Posta de Inflamables Nº3 - PUERTO GALVAN

DESCRIPCION:

Construcción Terminal Portuaria para Posta de Inflamables

COMITENTE:

Siemens – CTGB (Consorcio Terminal Guillermo Brown)

UBICACIÓN:

Puerto Galván – Bahía Blanca - Provincia de Buenos Aires.

EJECUCION:

2015/Actual.

DETALLE TRABAJOS:

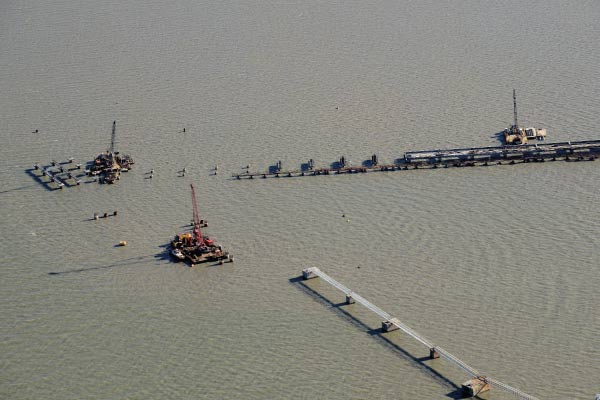

• Proyecto e ingeniería de detalle a cargo de la empresa, comprendiendo estructuras de atraque y amarre (dolphines), Viaducto de 800mts de longitud, Plataforma de Operaciones, Pasarelas de Embarque

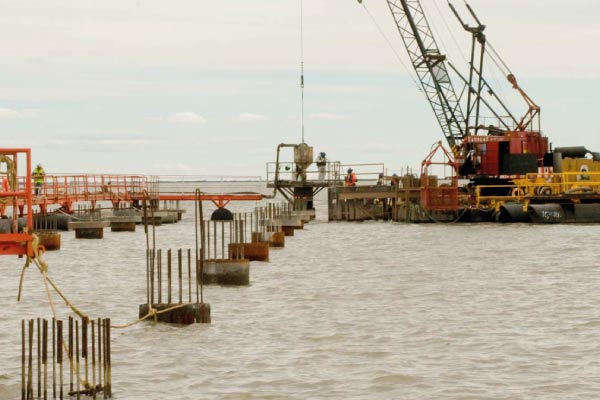

• Viaducto: estructura continua de 800 mts de extensión en agua, compuesto por tramos continuos de 105 y luces parciales de 15 mts. Ejecución de 106 pilotes de HºAº perforados de 1000mm de diámetro y 25 mts de longitud con camisa metálica perdida. Fabricación de 210 vigas premoldeadas sección tipo “I”; 53 cascaras premoldeadas para dinteles de pilas; fabricación de losetas premoldeadas de calzada. Montaje de prefabricados mediante grúas flotantes (pontones).

• Plataforma de Operaciones: Estructura rectangular de 35mts x 25 mts sobre la que irán dispuestos 6 (seis) brazos (loading arms) para la descarga de combustible / gases. Fundación mediante 12 (doce) pilotes de HºAº perforados de 1300mm de diámetro y 35 mts de longitud con camisa perdida. Superestructura compuesta por emparrillado de vigas prefabricadas, y perimetrales vigas ménsula de 3 mts de extensión para soporte cañerías. Montaje de elementos prefabricados mediante grúas flotantes (pontones).

• Dolphines de atraque y amarre: Ejecución de 4 dolphines de amarre fundados con pilotes de HºAº de 1600mm de diámetro y 35 mts de longitud con camisa metálica perdida. Superestructura compuesta por macizo de HºAº de 2 mts de altura, piso de losetas premoldeadas. Provisión e instalación de ganchos de disparo rápido para el amarre de las embarcaciones. Cantidad de pilotes dolphines de amarre=16

Ejecución de 4 (cuatro) dolphines de atraque para contemplar el atraque de buques tipo “Aframax” -desplazamiento 125.000 tn-, fundados sobre pilotes de HºAº de 1600mm de diámetro y 35 mts de longitud con camisa metálica perdida. Superestructura compuesta por macizo de HºAº de 2mts de altura. Provisión e instalación de defensas tipo cónicas SCN 1800 con pantalla frontal de 6mtsx3mts.

• Pasarelas de embarque: Fabricación de 230 mts lineales de pasarelas metálicas dispuestas entre dolphines, mediante tramos “isostáticos” de 41 mts de extensión. Transporte y montaje de elementos mediante grúas flotantes (pontones).
